FX850V-MS00 4 Stroke Engine FX850V

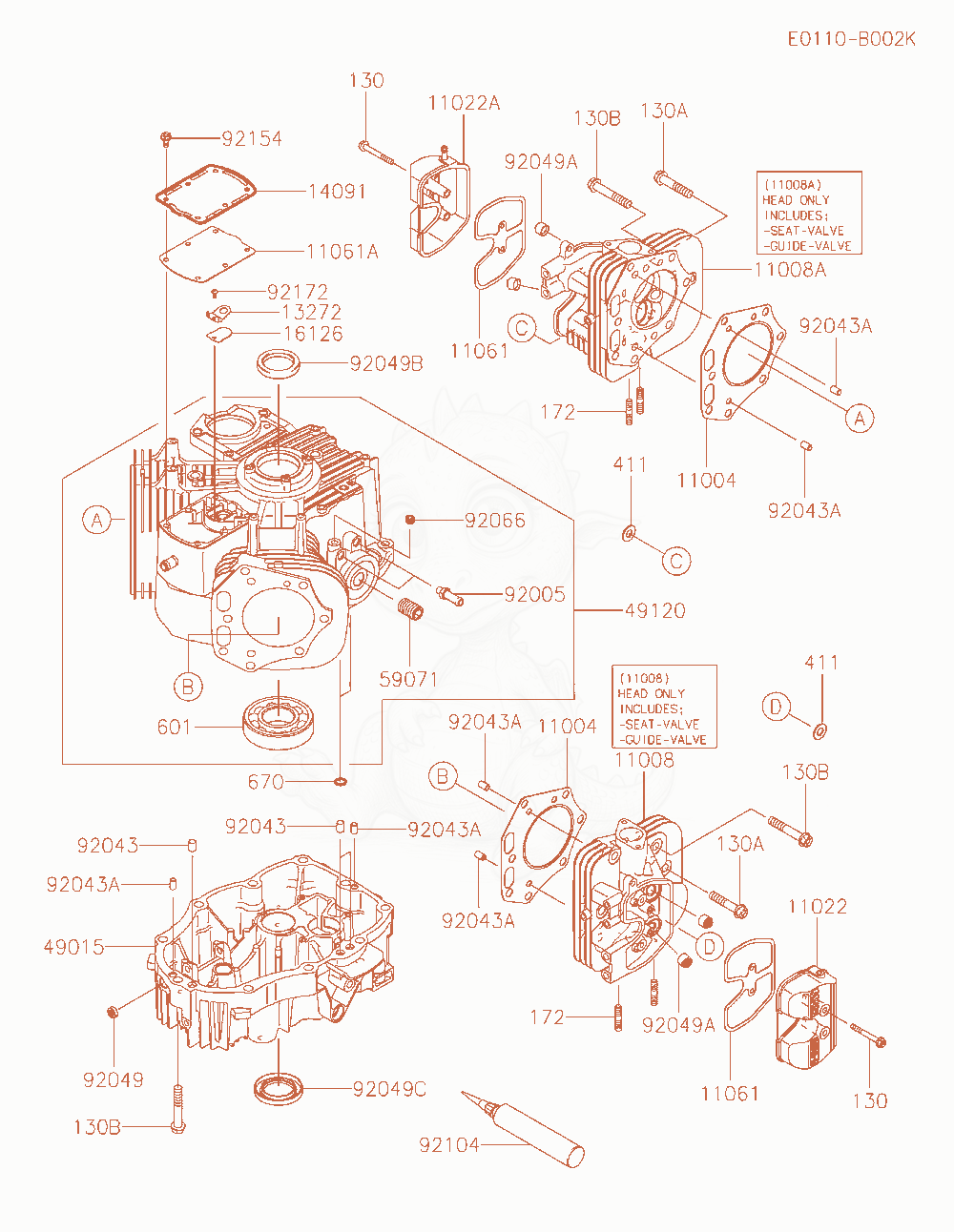

FX850V-MS00 Cylinder / Crankcase Diagram
- GASKET-HEAD× 2
- 1100811008-0937Not stockedHEAD-COMP-CYLINDER,#2× 1
- 11008A11008-1462Not stockedHEAD-COMP-CYLINDER,#1× 1
- CASE-ROCKER× 1
- CASE-ROCKER,#1× 1
- GASKET,CASE-ROCKER× 2
- GASKET,BREATHER× 1
- 1327213272-1374Not stockedPLATE× 1
- COVER,BREATHER× 1
- VALVE,BREATHER× 1
- COVER-CRANKCASEReplaced by 49015-0747× 1
- CRANKCASE-COMP× 1
- JOINT,OIL FILTER× 1
- FITTINGReplaced by 92005-0991× 2
- PIN× 3
- PIN,6.2X8X14× 6
- SEAL-OIL,SO 8X14X5 HS× 1
- SEAL-OIL,7X15X13× 4
- SEAL-OIL,SD 40X54X9 R HS× 1
- SEAL-OIL,SD 40X62X8 L VS× 1
- PLUG× 1
- GASKET-LIQUID,TB1217H×AR
- BOLT,6X12× 6
- SCREW,4X8Replaced by 92172-1731× 1
- BOLT-FLANGED,6X50× 4
- BOLT-FLANGED,10X50× 2
- BOLT-FLANGED,10X60×20
- BOLT-STUD,8X22Replaced by 92004-0837× 4
- WASHER-PLAIN,10MM× 2
- BEARING-BALL,6308Replaced by 601A6308× 1
- O RING,11MM× 2
