FX850V-AR38 4 Stroke Engine FX850V

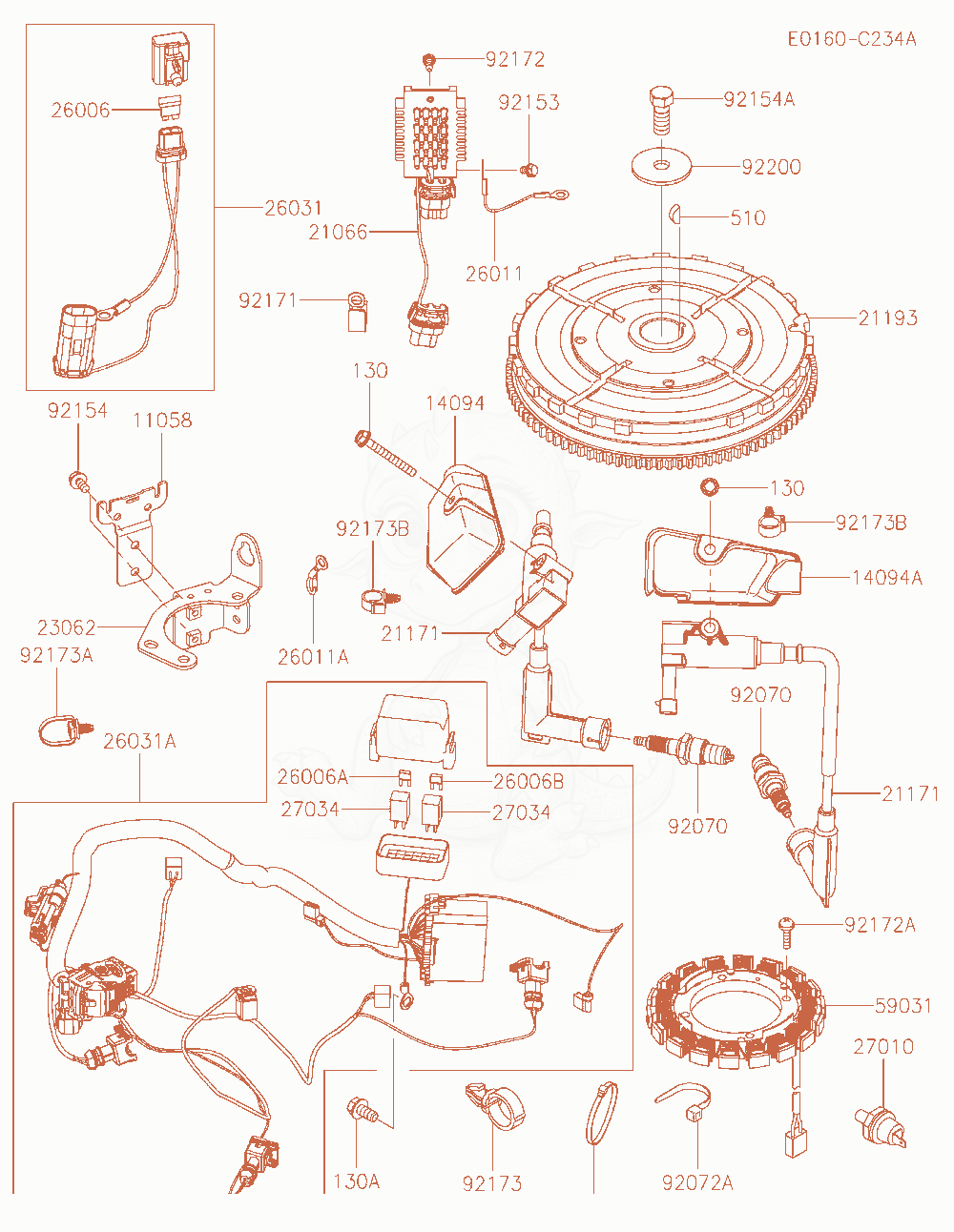

FX850V-AR38 Electric-Equipment Diagram
- BRACKET×1
- COVER,COIL #1×1
- COVER,COIL #2×1
- REGULATOR-VOLTAGE×1
- COIL-ASSY-IGNITION×2
- FLYWHEEL-ASSY×1
- BRACKET-COMP×1
- FUSE,40A×1
- FUSE,10A×1
- FUSE,2A×1
- WIRE-LEAD×1
- WIRE-LEAD,L=95×1
- HARNESS×1
- 26031A26031-2397Not stockedHARNESS×1
- SWITCH,OIL PRESSURE×1
- RELAY×2
- COIL-CHARGING×1
- PLUG-SPARK,BPR4ES(NGK×2
- 9207292072-0775Not stockedBAND×5
- BAND×4
- BOLT×1
- BOLT,6X12×2
- BOLT,12X30×1
- 9217192171-7008Not stockedCLAMP×1
- SCREW,5X12×2
- SCREW,5X20×4
- CLAMP×1
- CLAMP×2
- CLAMP×2
- WASHER,12.2X46X3×1
- BOLT-FLANGED,6X40×2
- BOLT-FLANGED,8X16×1
- KEY-WOODRUFF×1
