FX850V-AR38 4 Stroke Engine FX850V

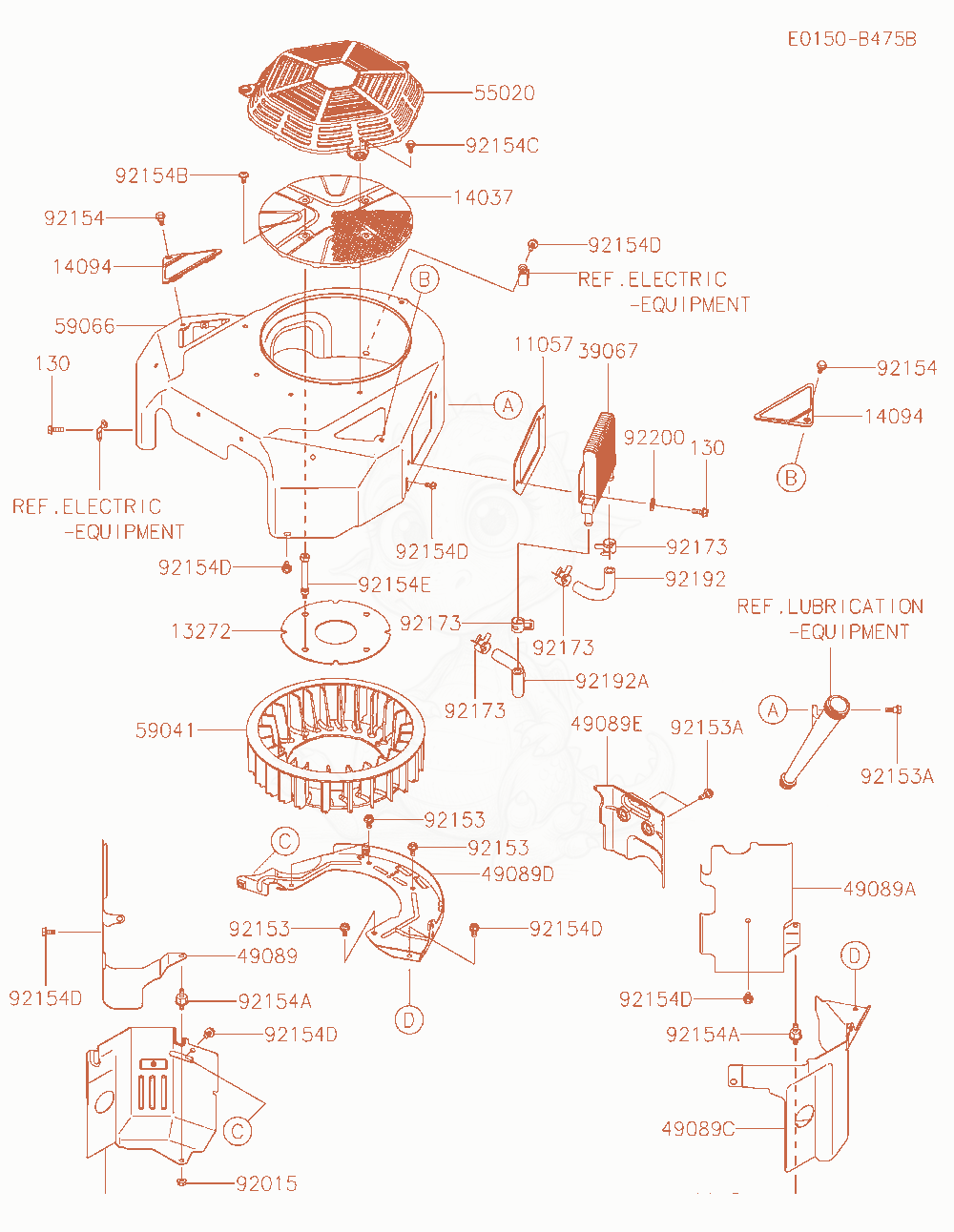

FX850V-AR38 Cooling-Equipment Diagram
- BRACKET,OIL COOLER×1
- PLATE,FAN×1
- SCREEN×1
- COVER×2
- COOLER-OIL×1
- SHROUD-ENGINE,V-BANK #1×1
- SHROUD-ENGINE,V-BANK #2×1
- SHROUD-ENGINE,#1 SIDE×1
- SHROUD-ENGINE,#2 SIDE×1
- SHROUD-ENGINE,BACK×1
- SHROUD-ENGINE,BAFFLE×1
- GUARD,FAN×1
- FAN×1
- HOUSING-FAN×1
- NUT,FLANGED,6MM×2
- BOLT,FLANGED,6X12×4
- BOLT,FLANGED,6X16×3
- BOLT×2
- BOLT×2
- BOLT,6X12×4
- BOLT×3
- BOLT,6X12×7
- BOLT,SCREEN×4
- CLAMP×4
- TUBE,INLET OIL COOLER×1
- TUBE,OUTLET OIL COOLER×1
- WASHER,6.5X18X2.0×2
- 130130BA0616Not stockedBOLT-FLANGED,6X16×3
