FX850V-AR36 4 Stroke Engine FX850V

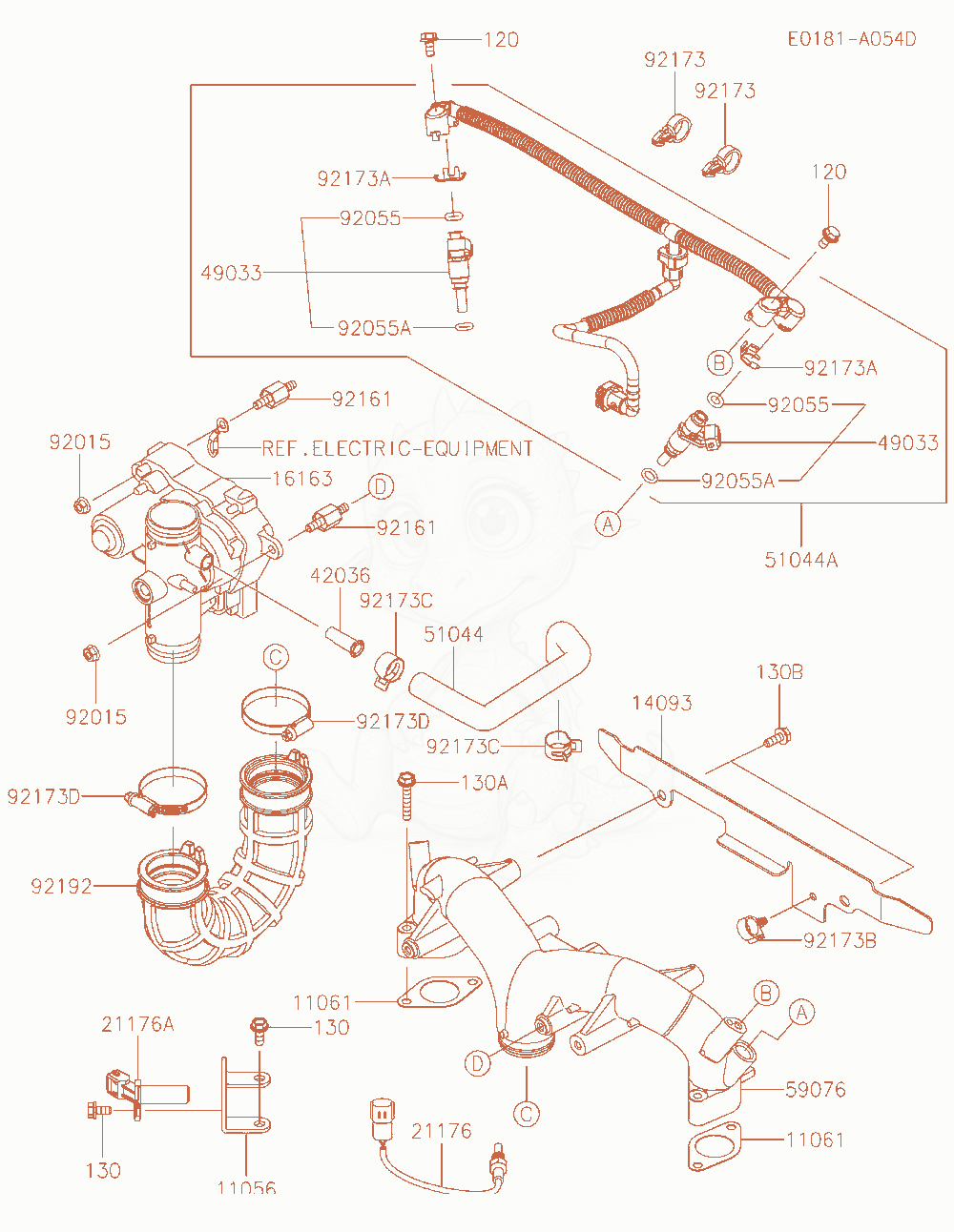

FX850V-AR36 Throttle-Equipment Diagram
- BRACKET,CPS×1
- GASKET,HEAD/MANIFOLD×2
- COVER×1
- THROTTLE-ASSY×1
- SENSOR×1
- SENSOR×1
- SLEEVE×1
- NOZZLE-INJECTIONReplaced by 49033-0589×2
- TUBE-ASSY,BREATHER×1
- 51044A51044-0987Not stockedTUBE-ASSY×1
- MANIFOLD-INTAKE×1
- NUT,FLANGED,6MM×2
- RING-O,NOZZLE-INJECTION,PURPLE×2
- RING-O,NOZZLE-INJECTION,GREEN×2
- DAMPER×2
- CLAMP×2
- CLAMP,INJECTOR×2
- CLAMP×1
- CLAMP×2
- CLAMP×2
- TUBE,INTAKE×1
- 120120CA0620Not stockedBOLT-SOCKET,6X20×2
- 130130BA0616Not stockedBOLT-FLANGED,6X16×3
- BOLT-FLANGED,6X35×4
- BOLT-FLANGED,8X16×2
