FXT00V-AS20 4 Stroke Engine FXT00V

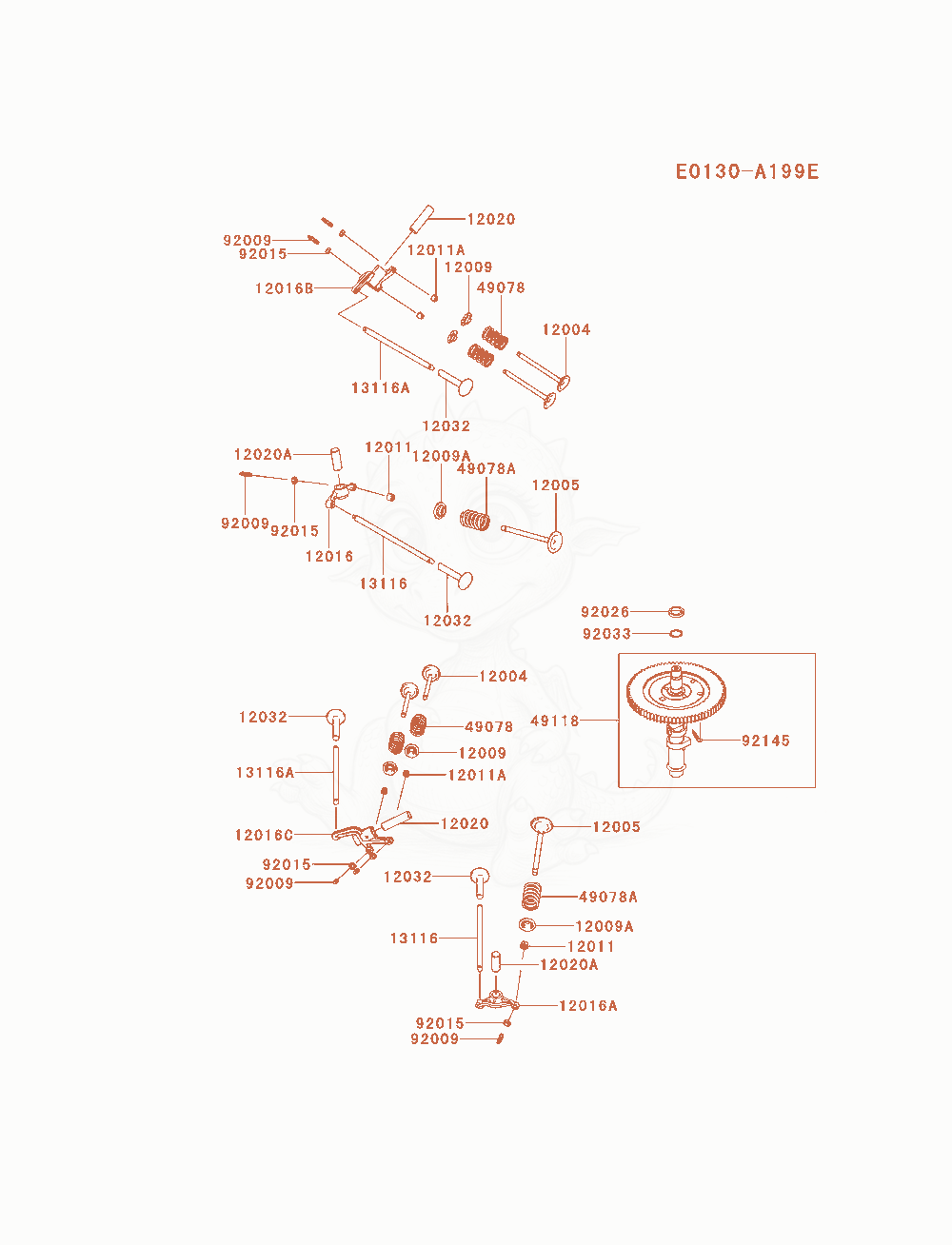

FXT00V-AS20 Valve / Camshaft Diagram
- SPRING-ENGINE VALVE,INReplaced by 49078-0838×4
- VALVE-INTAKE×4
- VALVE-EXHAUST×2
- RETAINER-VALVE SPRING×4
- RETAINER-VALVE SPRING×2
- COLLET×4
- COLLET×8
- ARM-ROCKER,#1,EX×1
- ARM-ROCKER,#2,EX×1
- ARM-ROCKER,#1,IN×1
- ARM-ROCKER,#2,IN×1
- SHAFT-ROCKER,INReplaced by 12020-0020×2
- SHAFT-ROCKER,EXReplaced by 12020-0022×2
- TAPPET×4
- ROD-PUSH×2
- ROD-PUSH×2
- SPRING-ENGINE VALVE,EX×2
- CAMSHAFT-COMPReplaced by 49118-0999×1
- SCREW,VALVE ADJUST×6
- NUT,VALVE ADJUST LOCK×6
- SPACER×1
- 9203392033-0727Not stockedRING-SNAP×1
- 9214592145-7001Not stockedSPRING×1
