FXT00V-AS13 4 Stroke Engine FXT00V

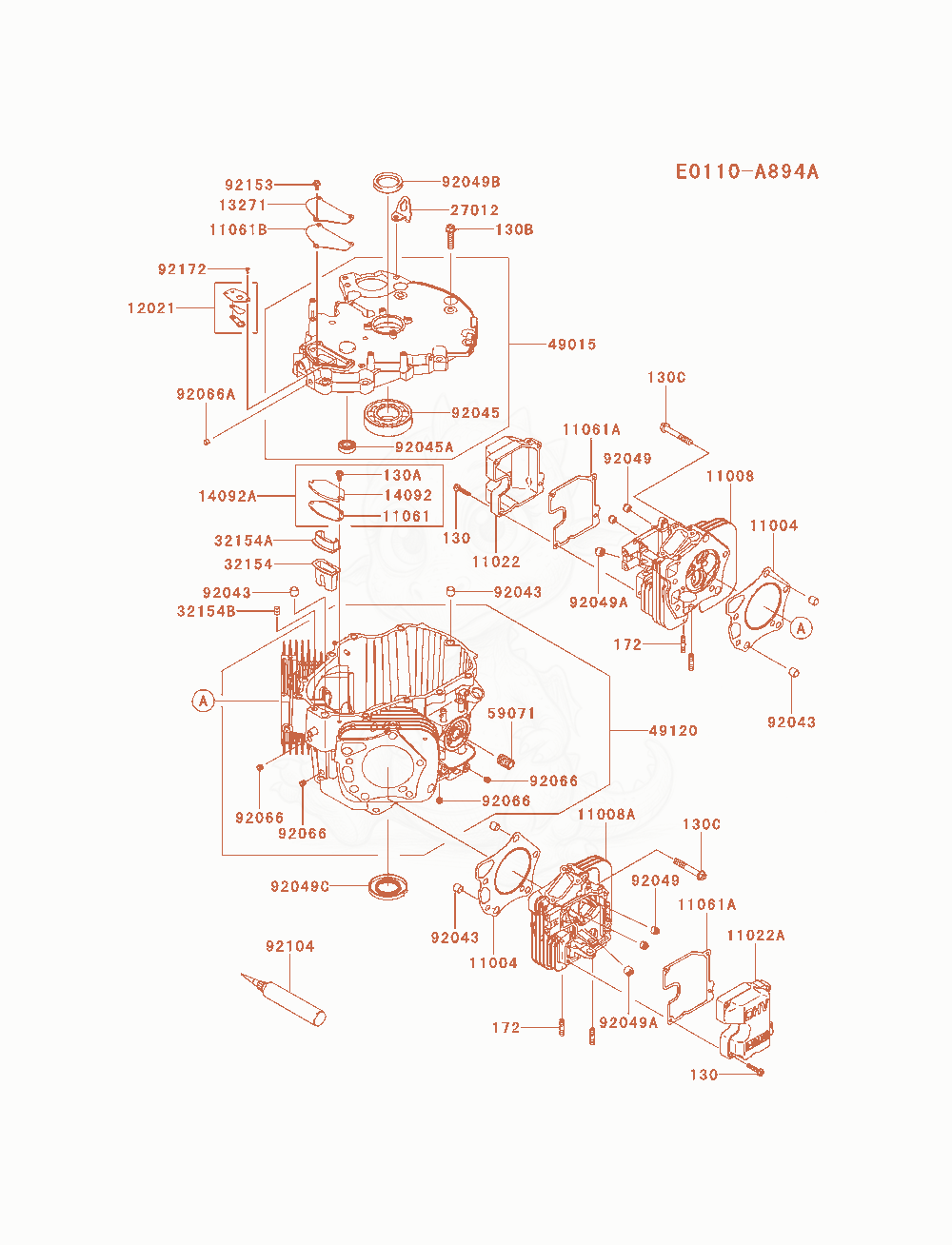

FXT00V-AS13 Cylinder / Crankcase Diagram
- BOLT-FLANGED,6X30Unknown×8
- 130130BA0616Not stockedBOLT-FLANGED,6X16×8
- 130A130BA0616Not stockedBOLT-FLANGED,6X16×2
- BOLT-FLANGED,10X40×11
- BOLT-FLANGED,10X65×10
- BOLT-STUD,8X22Replaced by 92004-0837×4
- GASKET-HEAD×2
- 1100811008-0738Not stockedHEAD-COMP-CYLINDER,#1×1
- 11008A11008-0739Not stockedHEAD-COMP-CYLINDER,#2×1
- CASE-ROCKER,#1Replaced by 11022-0730×1
- CASE-ROCKER,#2Replaced by 11022-0731×1
- BRACKET×1
- GASKET,BREATHER×1
- GASKET,CASE-ROCKER×2
- GASKET,BREATHER-COVER×1
- VALVE-ASSY-REED,BREATHER×1
- PLATE,BREATHER-COVER×1
- COVER,BREATHERReplaced by 14093-1283×1
- COVERReplaced by 99999-0380×1
- COVER×1
- BRACKET-COMP×1
- BRACKET-COMP×1
- HOOK×1
- 3215432154-7014Not stockedPIPE,BREATHER×1
- 32154A32154-7015Not stockedPIPE,BREATHER×1
- PIPEReplaced by 92043-0858×1
- 4307843078-0565Not stockedRESERVOIR×1
- COVER-CRANKCASE×1
- FILTER-FUELReplaced by 49019-0031×1
- PUMP-FUEL×1
- PUMP-FUELReplaced by 49040-0803×1
- 4912049120-0844Not stockedCRANKCASE-COMP×1
- 5907159071-0733Not stockedJOINT×1
- JOINT×1
- JOINT×1
- STUD×1
- NUT,FLANGED,6MM×1
- CLAMP,TUBE×7
- PIN,11X14X12.3×6
- BEARING-BALL,6308Replaced by 601A6308×1
- BEARING-BALL,A 15X32X9 6002×1
- SEAL-OIL,RVC2 6X11X10.2Replaced by 92049-0862×4
- SEAL-OIL,7X15X13×2
- SEAL-OIL,SD 40X54X9 R HS×1
- SEAL-OIL,SD 40X72X8 L VS×1
- 9206692066-0762Not stockedPLUG×4
- PLUG×1
- 92066A92066-7030Not stockedPLUG×1
- BAND,3.5X205×3
- BAND×1
- GASKET-LIQUID,TB1217H×AR
- 9215392153-7043Not stockedBOLT,6X12×3
- BOLT,FLANGED,6X16×2
- 92153A92153-7043Not stockedBOLT,6X12×1
- DAMPER×1
- CLAMPReplaced by 92173-1582×12
- CLAMPReplaced by 92173-1582×2
- SCREW,4X8Replaced by 92172-1731×2
- CLAMP×2
- CLAMP×1
- TUBE,6.4X12.7X395×1
- TUBE,6.35X12.7X42×1
- TUBE,6.35X12.7X112×1
- TUBE,6.35X12.7X223×1
- TUBE×1
- TUBE,4.76X8.74X380×1
- TUBE,4.76X8.74X120×2
- 92192G92192-1537Not stockedTUBE,6.35X12.7X230×1
- 92192H92192-7179Not stockedTUBE,6.35X12.7X285×1
