FX850V-AS02 4 Stroke Engine FX850V

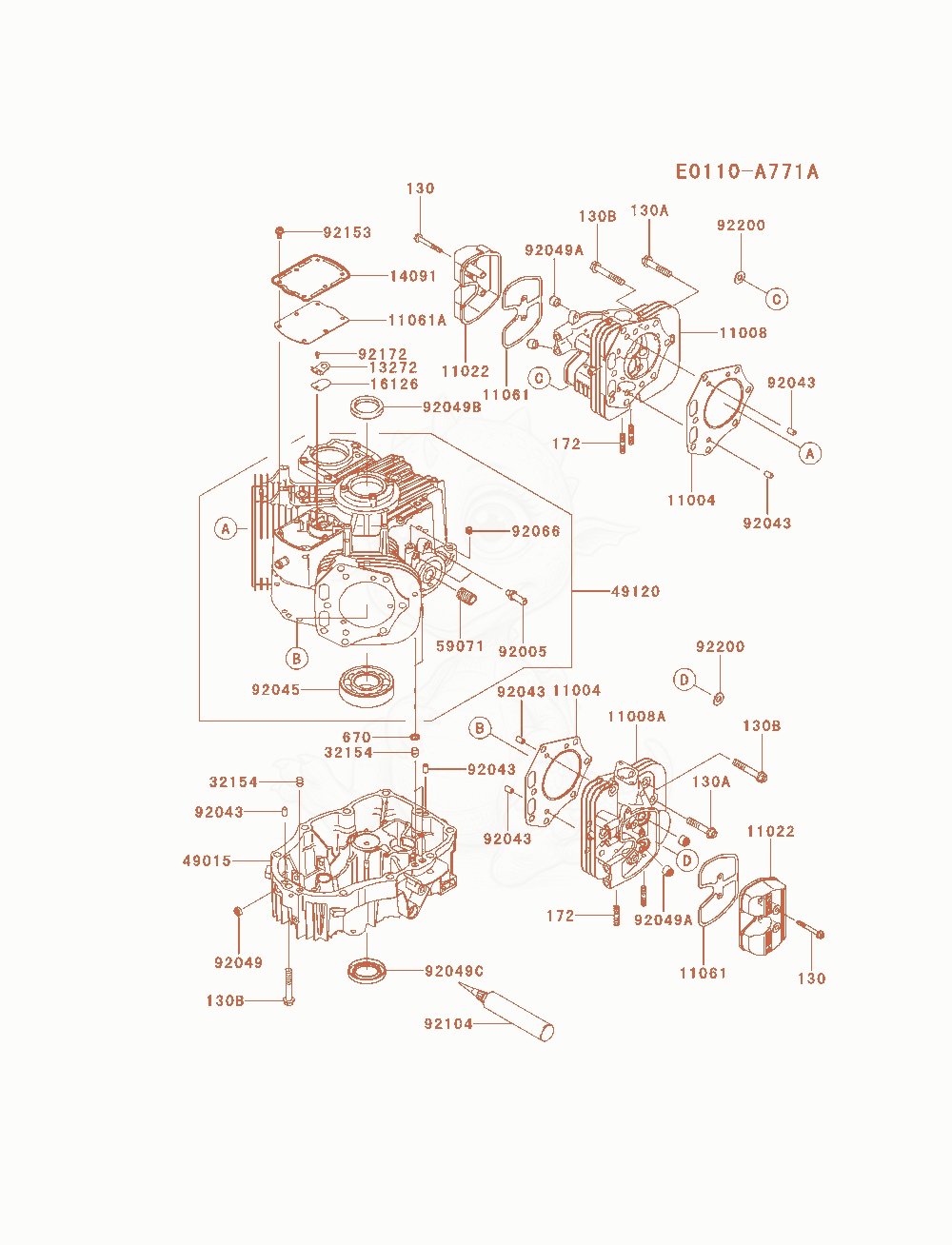

FX850V-AS02 Cylinder / Crankcase Diagram
- GASKET-HEAD×2
- 1100811008-0813Not stockedHEAD-COMP-CYLINDER,#1×1
- 11008A11008-0814Not stockedHEAD-COMP-CYLINDER,#2×1
- 1102299996-6122Not stockedKIT,CASE-ROCKER&SHROU×2
- GASKET,CASE-ROCKER×2
- GASKET,BREATHER×1
- 1327213272-1374Not stockedPLATE×1
- COVER,BREATHER×1
- VALVE,BREATHER×1
- PIPEReplaced by 92043-0858×3
- COVER-CRANKCASEReplaced by 49015-0747×1
- CRANKCASE-COMP×1
- 5907159071-0733Not stockedJOINT×1
- 9200592005-0771Not stockedFITTING×2
- PIN,6.2X8X14×6
- BEARING-BALL,6308Replaced by 601A6308×1
- SEAL-OIL,SO 8X14X5 HS×1
- SEAL-OIL,7X15X13×4
- SEAL-OIL,SD 40X54X9 R HS×1
- SEAL-OIL,SD 40X62X8 L VS×1
- 9206692066-0762Not stockedPLUG×1
- GASKET-LIQUID,TB1217HReplaced by 92104-0007×AR
- 9215392153-7043Not stockedBOLT,6X12×6
- SCREW,4X8Replaced by 92172-1731×1
- 9220092200-0895Not stockedWASHER,10.5X22X1.6×2
- BOLT-FLANGED,6X50×4
- BOLT-FLANGED,10X50×2
- BOLT-FLANGED,10X60×20
- BOLT-STUD,8X22Replaced by 92004-0837×4
- O RING,11MM×2
