FX730V-AR11 4 Stroke Engine FX730V

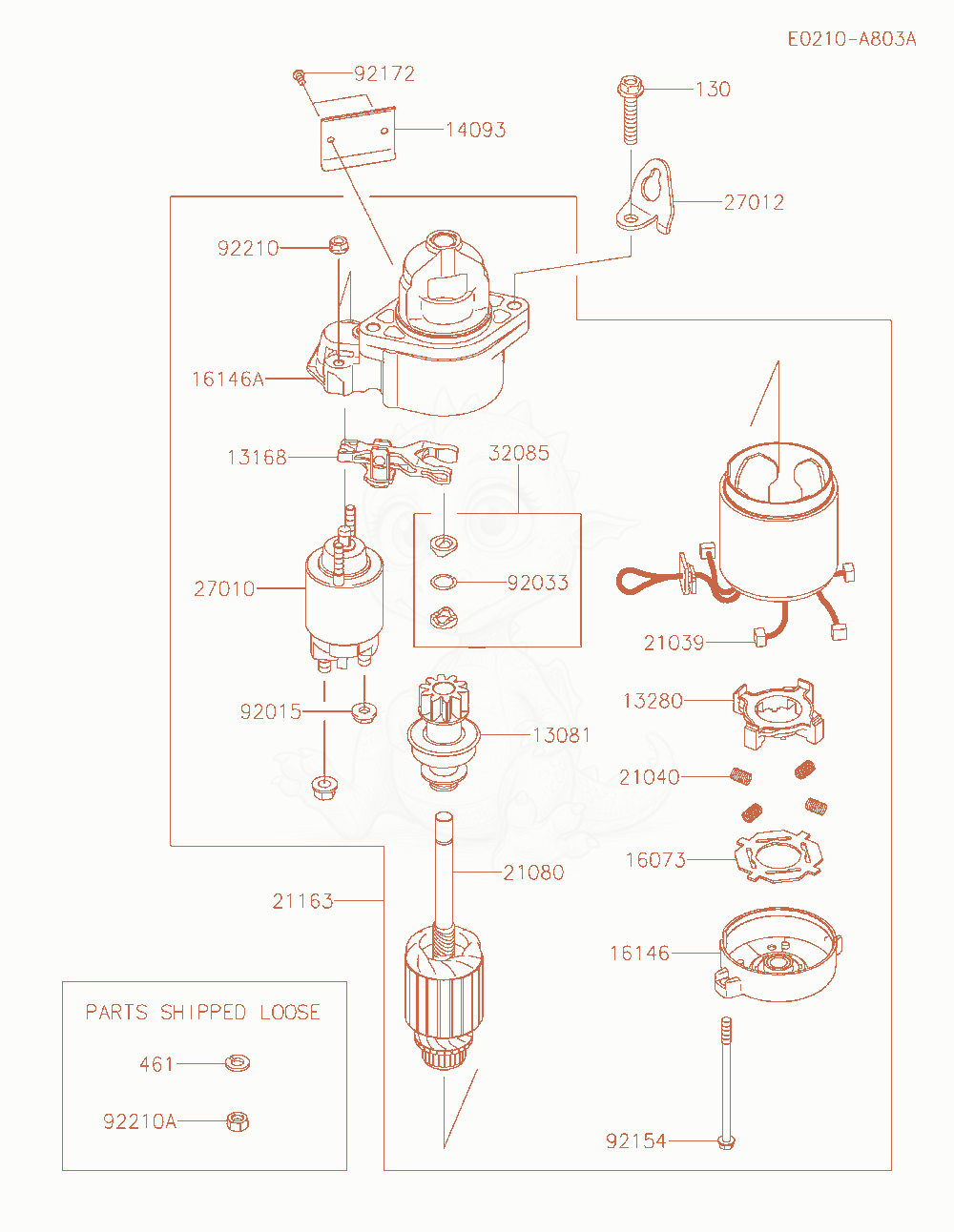

FX730V-AR11 Starter Diagram
- CLUTCH-ASSY,STARTER-ELECTRIC×2
- LEVER,PINION DRIVE×2
- HOLDER,BRUSH×2
- COVER×1
- INSULATOR×2
- COVER-ASSY,COMMUTATOR ENDReplaced by 16146-2077×2
- COVER-ASSY,STARTER DRIVE×2
- BRUSH,STARTER-ELECTRIC×8
- SPRING-BRUSH×8
- ARMATURE,STARTER-ELECTRIC×2
- KIT,STARTER-ELECTRICReplaced by 99999-1085×1
- SWITCH,MAGNET×2
- HOOK×1
- 3208532085-0797Not stockedSTOPPER,PINION×2
- NUT×2
- RING-SNAP×2
- BOLT×4
- SCREW,4X8Replaced by 92172-1731×2
- NUT×4
- NUT,M8×1
- BOLT-FLANGED,8X40×2
- WASHER-SPRING,8MM×1
