FX600V-AS20 4 Stroke Engine FX600V

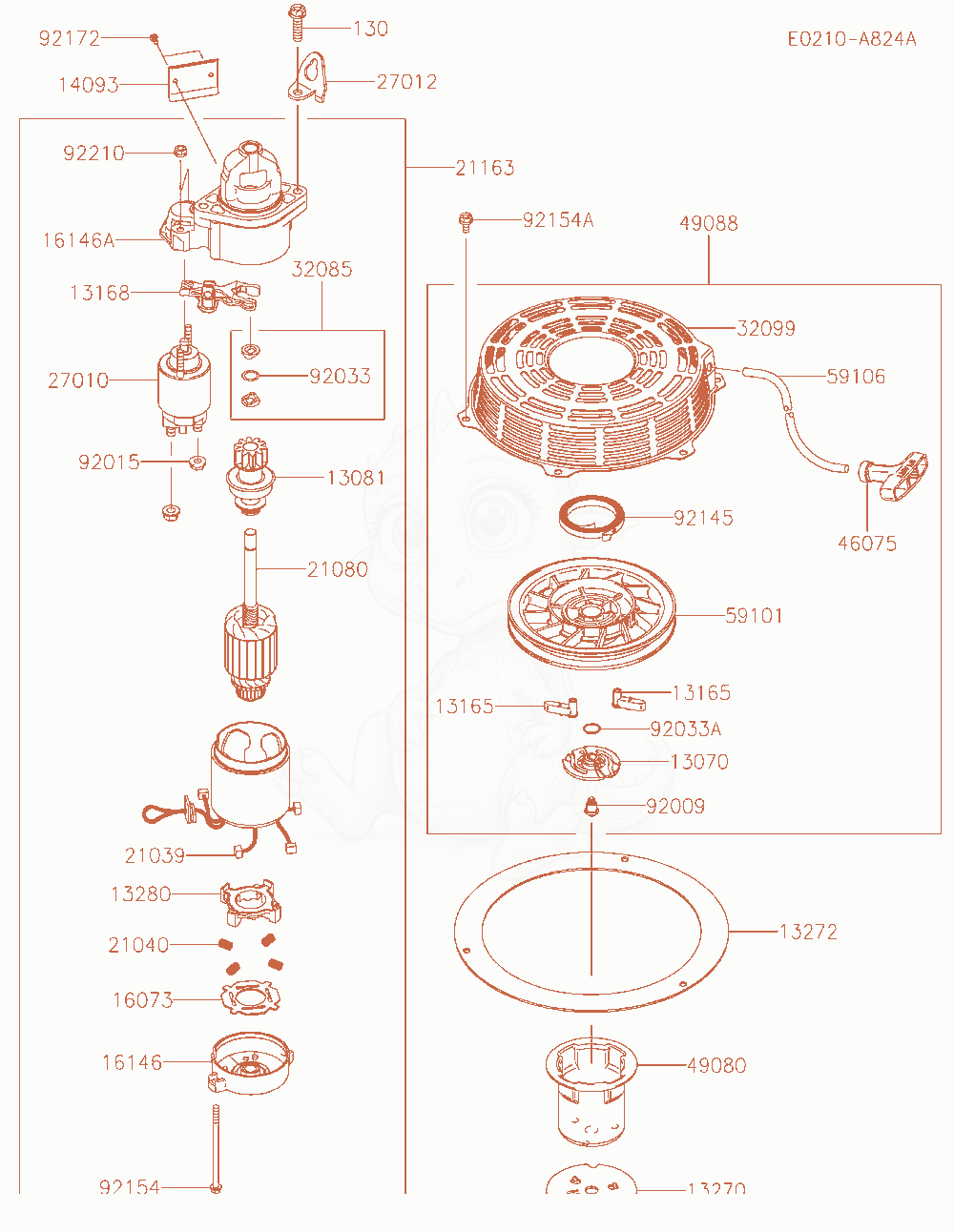

FX600V-AS20 Starter Diagram
- GUIDE×1
- CLUTCH-ASSY,STARTER-ELECTRIC×1
- PAWL,RECOIL STARTER×2
- LEVER,PINION DRIVE×1
- PLATE×1
- PLATE,STARTER-RECOIL×1
- HOLDER,BRUSH×1
- COVER×1
- INSULATOR×1
- COVER-ASSY,COMMUTATOR ENDReplaced by 16146-2077×1
- COVER-ASSY,STARTER DRIVE×1
- BRUSH,STARTER-ELECTRIC×4
- SPRING-BRUSH×4
- ARMATURE,STARTER-ELECTRIC×1
- KIT,STARTER-ELECTRICReplaced by 99999-1085×1
- SWITCH,MAGNET×1
- HOOK×1
- 3208532085-0797Not stockedSTOPPER,PINION×1
- 3209932099-0732Not stockedCASE×1
- GRIP,RECOIL STARTER×1
- PULLEY-STARTING×1
- STARTER-RECOILReplaced by 49088-0781×1
- REEL,STARTER-RECOIL×1
- ROPE,5X1500×1
- SCREW×1
- NUT×1
- RING-SNAP×1
- RING-SNAP×1
- SPRING×1
- BOLT×2
- BOLT,6X12×3
- SCREW,4X8Replaced by 92172-1731×2
- NUT×2
- BOLT-FLANGED,8X30×2
