FH721V-AS26 4 Stroke Engine FH721V

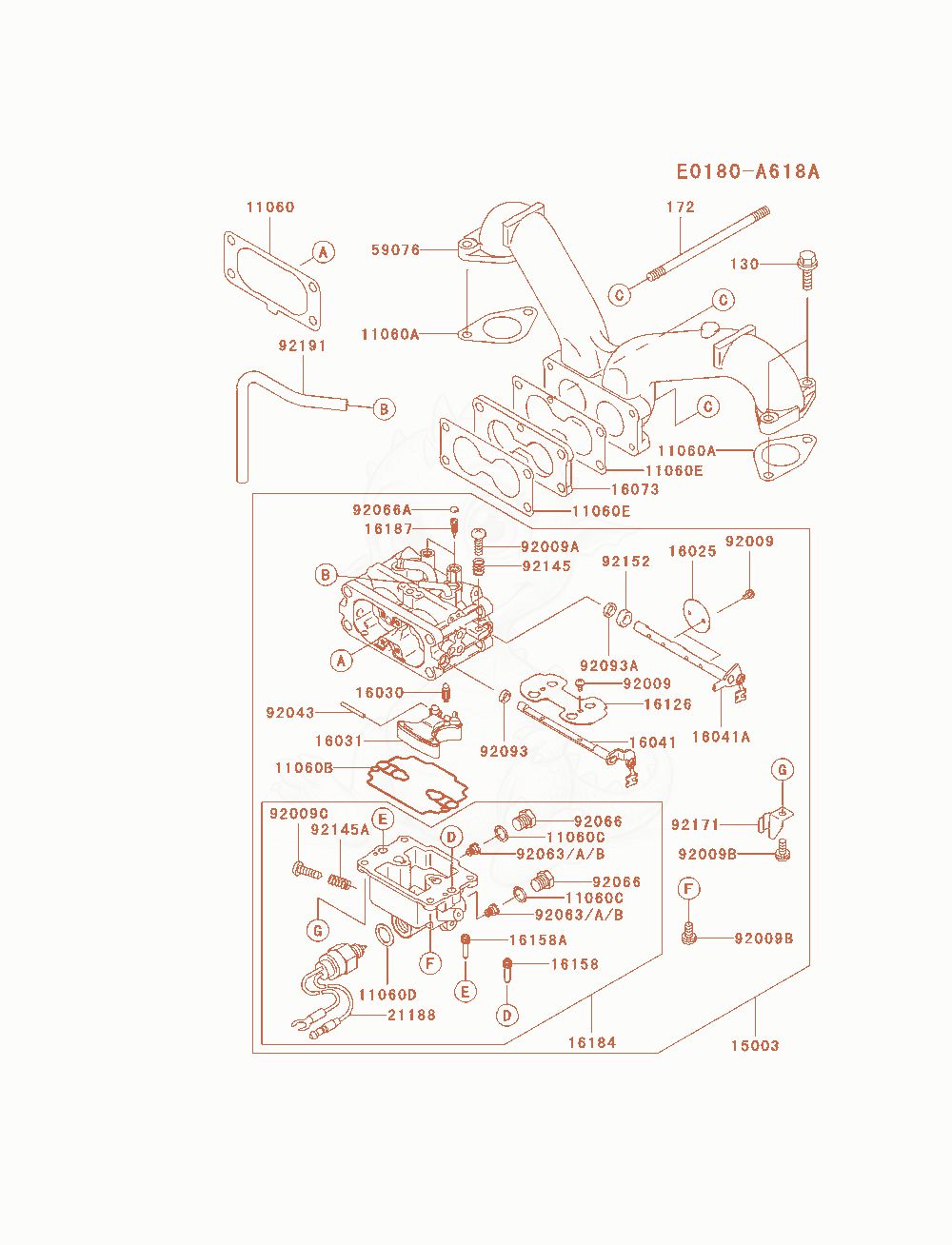

FH721V-AS26 Carburetor Diagram
- GASKET,AIR FILTER×1
- GASKET,MANIFOLD×2
- GASKET,FLOAT CHAMBER×1
- GASKET,MAIN PLUG×2
- GASKET,SOLENOID×1
- GASKET×2
- CARBURETOR-ASSY×1
- VALVE-THROTTLE×2
- VALVE-FLOAT×1
- FLOAT×1
- SHAFT-CARBURETOR,CHOK×1
- 16041A16041-7014Not stockedSHAFT-CARBURETOR×1
- INSULATOR×1
- 1612616126-7002Not stockedVALVE,CHOKE×1
- 1615816158-7007Not stockedJET-SLOW,#44×1
- 16158A16158-7008Not stockedJET-SLOW,#42×1
- 1618416184-7010Not stockedCHAMBER-ASSY-FLOAT×1
- NEEDLE-JET×2
- SOLENOID×1
- MANIFOLD-INTAKEReplaced by 59076-0048×1
- SCREW×6
- SCREW×1
- SCREW×4
- SCREW,DRAIN×1
- PIN,FLOAT×1
- SPRING×1
- JET-MAIN,#108,3280FT×AR
- JET-MAIN,#114×2
- JET-MAIN,#111×AR
- PLUG,MAIN JET×2
- PLUG,EXPANSION×2
- SEAL,D=5.9×1
- SEAL,D=6.9×1
- SPRING×1
- COLLAR×1
- 9217192171-7001Not stockedCLAMP×1
- 9219192191-7023Not stockedTUBE,4.76X7.94X215×1
- BOLT-FLANGED,6X20Replaced by 130AA0620×4
- BOLT-STUD,6X105Replaced by 172BA06105×2
