FXT00V-AS28 4 Stroke Engine FXT00V

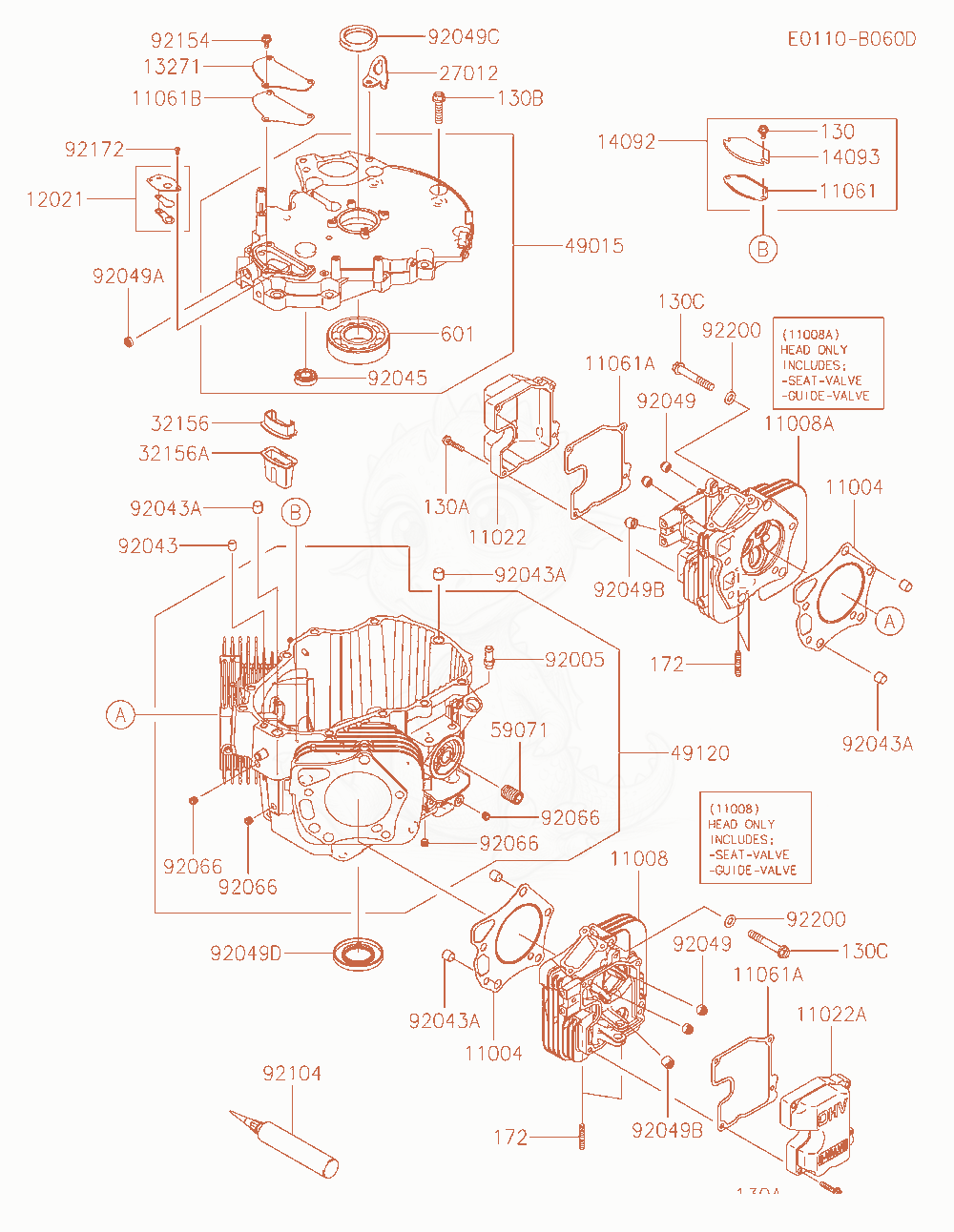

FXT00V-AS28 Cylinder / Crankcase Diagram
- GASKET-HEAD×2
- HEAD-COMP-CYLINDER,#2Replaced by 11008-1591×1
- 11008A11008-1440Not stockedHEAD-COMP-CYLINDER,#1×1
- CASE-ROCKER,#1×1
- CASE-ROCKER,#2×1
- GASKET,BREATHER×1
- GASKET,CASE-ROCKER×2
- GASKET,BREATHER-COVER×1
- VALVE-ASSY-REED,BREATHER×1
- PLATE,BREATHER-COVER×1
- COVERReplaced by 99999-0380×1
- COVER,BREATHER×1
- HOOK×1
- PIPE,BREATHER×1
- PIPE,BREATHER×1
- COVER-CRANKCASE×1
- CRANKCASE-COMP×1
- JOINT,OIL FILTER×1
- FITTING×2
- PIN×1
- PIN,11X14X12.3×6
- BEARING-BALL,A 15X32X9 6002×1
- SEAL-OIL,RVC2 6X11X10.2×4
- SEAL-OIL,SO 8X14X5 HS×1
- SEAL-OIL,7X15X13×2
- SEAL-OIL,SD 40X54X9 R HS×1
- SEAL-OIL,SD 40X72X8 L VS×1
- PLUG×4
- GASKET-LIQUID,TB1217H×AR
- BOLT,6X12×3
- SCREW,4X8Replaced by 92172-1731×2
- WASHER,10.5X19.5X1.6×10
- 130130BA0616Not stockedBOLT-FLANGED,6X16×2
- BOLT-FLANGED,6X30×8
- BOLT-FLANGED,10X40×11
- BOLT-FLANGED,10X65×10
- BOLT-STUD,8X22Replaced by 92004-0837×4
- BEARING-BALL,6308Replaced by 601A6308×1
