FXT00V-AR31 4 Stroke Engine FXT00V

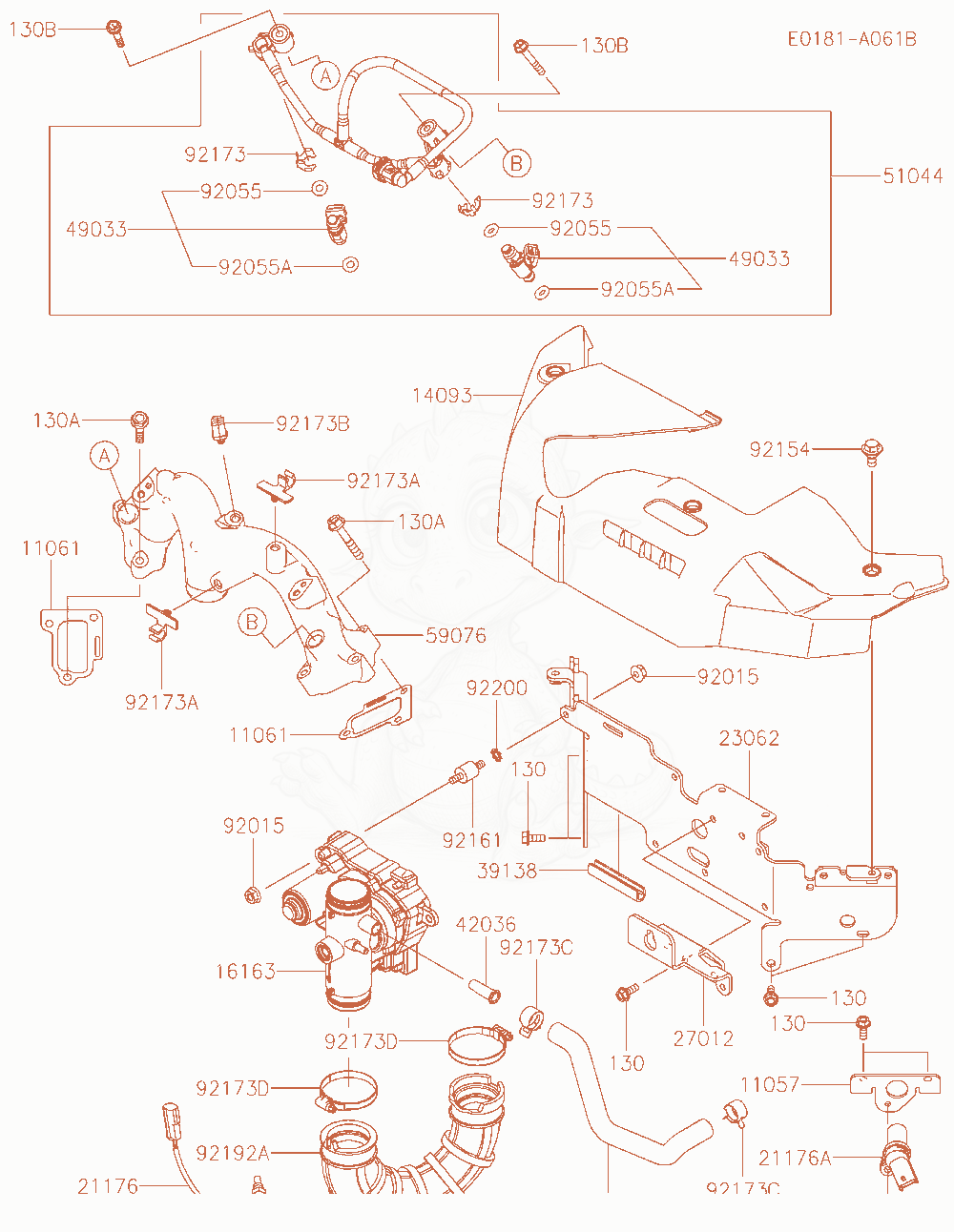

FXT00V-AR31 Throttle-Equipment Diagram
- BRACKET×1
- GASKET,MANIFOLD×2
- 14093140931143Not stockedCOVER,MAIN×1
- THROTTLE-ASSY×1
- SENSOR×1
- SENSOR,CPS×1
- BRACKET-COMP,ECU×1
- 27012270120881Not stockedHOOK,LIFT×1
- STRIP-RUB×1
- SLEEVE×1
- NOZZLE-INJECTION×2
- TUBE-ASSY×1
- MANIFOLD-INTAKE×1
- NUT,FLANGED,6MM×4
- RING-O,NOZZLE-INJECTION×2
- RING-O,NOZZLE-INJECTION×2
- BOLT×3
- DAMPER×2
- CLAMP,INJECTOR×2
- CLAMP×2
- CLAMP,TUBE-ASSY×1
- CLAMP×2
- CLAMP×2
- TUBE,BREATHER×1
- TUBE,THROTTLE-MANIFOLD×1
- WASHER×2
- 130130BA0616Not stockedBOLT-FLANGED,6X16×9
- BOLT-FLANGED,6X35×6
- BOLT-FLANGED,6X40×2
