FX850V-AR31 4 Stroke Engine FX850V

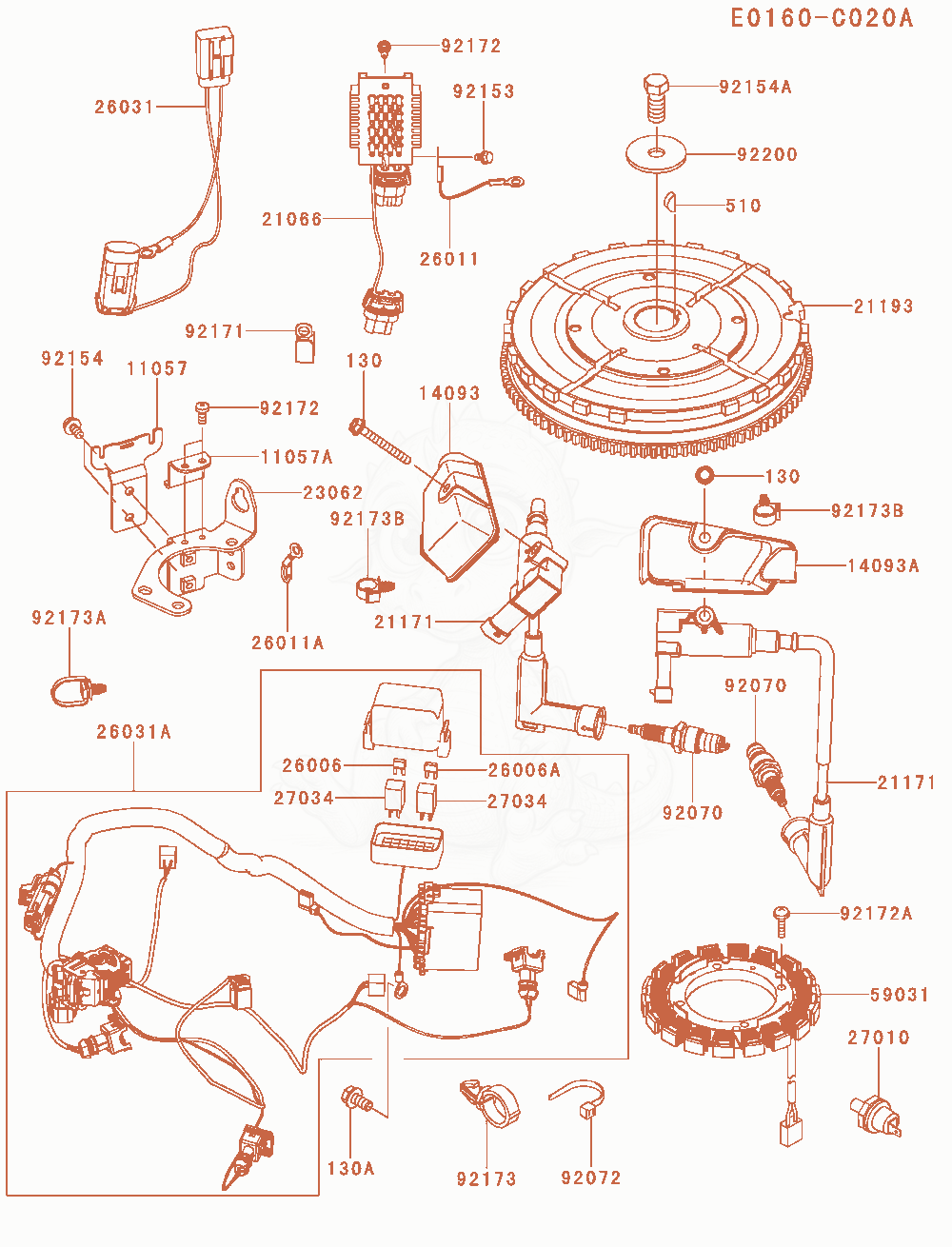

FX850V-AR31 Electric-Equipment Diagram
- BRACKET×1
- BRACKET×1
- COVER,COIL #1Replaced by 14094-0477×1
- COVER,COIL #2Replaced by 14094-0478×1
- 2106621066-0747Not stockedREGULATOR-VOLTAGE×1
- COIL-ASSY-IGNITION×2
- FLYWHEEL-ASSY×1
- BRACKET-COMP×1
- FUSE,10A×1
- FUSE,2A×1
- WIRE-LEAD×1
- WIRE-LEAD,L=95×1
- HARNESS×1
- 26031A26031-2397Not stockedHARNESS×1
- 26006-0045$5.03FUSE,10A
- 26006-0046$1.84FUSE,2A
- 26006-0036$6.28FUSE,40A
- 27034-0010$7.95RELAY
- SWITCH,OIL PRESSURE×1
- RELAY×2
- COIL-CHARGING×1
- PLUG-SPARK,BPR4ES(NGK×2
- BAND×7
- BOLT×1
- BOLT,6X12×2
- BOLT,12X30×1
- 9217192171-7008Not stockedCLAMP×1
- SCREW,5X12×4
- SCREW,5X20×4
- CLAMP×1
- CLAMP×2
- CLAMP×2
- 9220092200-7040Not stockedWASHER,12.2X46X3×1
- BOLT-FLANGED,6X40×2
- BOLT-FLANGED,8X16×1
- KEY-WOODRUFF×1
