FX730V-AS01 4 Stroke Engine FX730V

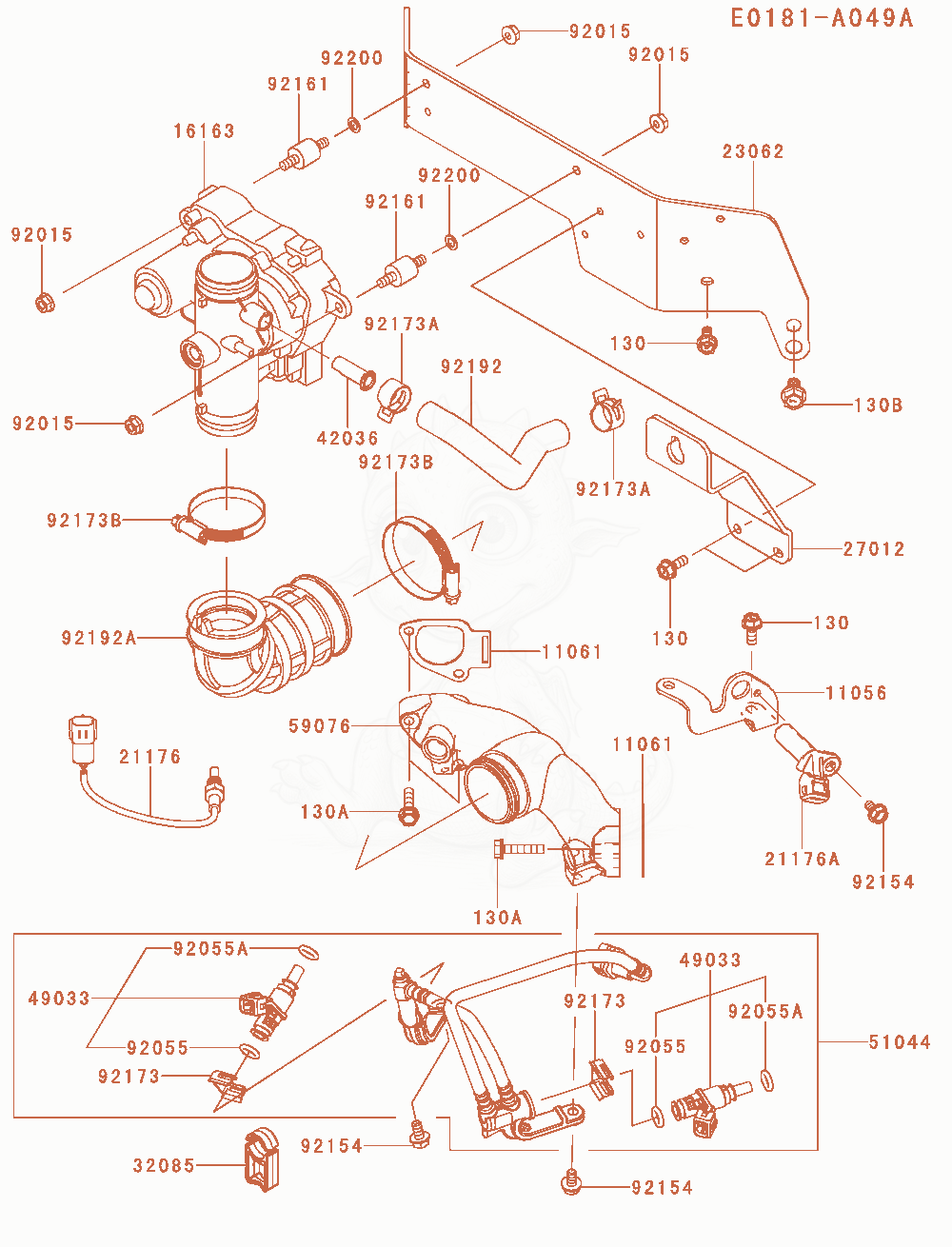

FX730V-AS01 Throttle-Equipment Diagram
- BRACKET×1
- GASKET,MANIFOLD×2
- THROTTLE-ASSYReplaced by 16163-1283×1
- SENSOR×1
- SENSOR×1
- BRACKET-COMP×1
- HOOK×1
- 3208532085-0784Not stockedSTOPPER×2
- SLEEVE×1
- NOZZLE-INJECTIONReplaced by 49033-0590×2
- 5104451044-0789Not stockedTUBE-ASSY×1
- MANIFOLD-INTAKE×1
- NUT,FLANGED,6MM×4
- RING-O,NOZZLE-INJECTION,PURPLE×2
- RING-O,NOZZLE-INJECTION,GREEN×2
- BOLT,6X12×3
- DAMPER×2
- CLAMP,INJECTOR×2
- CLAMP×2
- CLAMP×2
- TUBE×1
- TUBE,THROTTLE-MANIFOLD×1
- WASHER×2
- 130130BA0616Not stockedBOLT-FLANGED,6X16×5
- BOLT-FLANGED,6X30×4
- BOLT-FLANGED,8X16×2
